胜利油田勘探开发研究院：翻开这本厚重的“地球之书”

2021年10月21日，“能源的饭碗必须端在自己手里”，勉励石油战线“再立新功、再创佳绩”。

五年来，勘探开发研究院牢记嘱托、砥砺前行，以敢为人先的勇气和执着磨剑的坚守，不断突破禁区、照亮盲区，在“地球之书”上续写崭新篇章。

今天，我们以“典型剖面长廊”铺陈胜利地质风采，邀您一同翻开这部“地球之书”，于岩石之间探寻能源奥秘、感受奋进力量。

构造变化：大地写下的“变形记”

地球的岩石圈从来不是铁板一块。有时候被挤，有时候被拉，有时候被错开——每一次“受力”，都会在岩层里留下痕迹。断层、褶皱、地堑、背斜，其实就是大地被“挤、拉、剪”之后的各种“表情”。

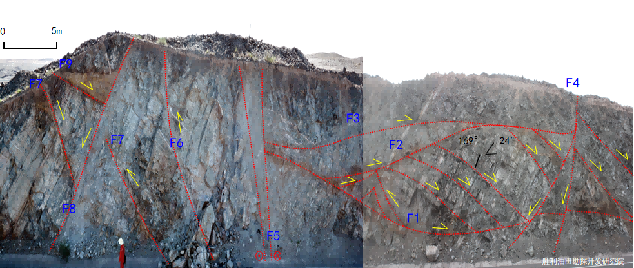

1．断层破碎带

岩层被走滑拉伸“扯”开，右侧地层里裂出许多小缝。

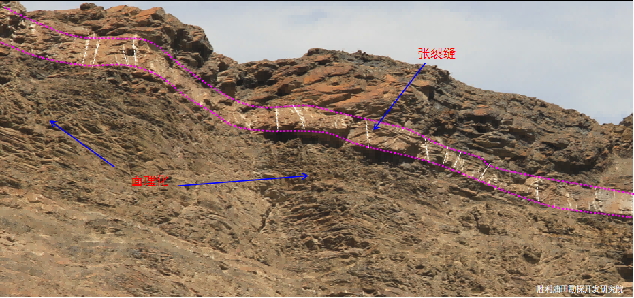

2．挤压逆冲构造

造山早期，岩层被挤得沿着达尔布特断裂带滑动，变形是连续的，能看到剪切面、张裂缝和塑性变形。

3．滑脱褶皱

岩层被挤时，软层和硬层交界处发生滑动，软层占得多的一侧就皱了起来。

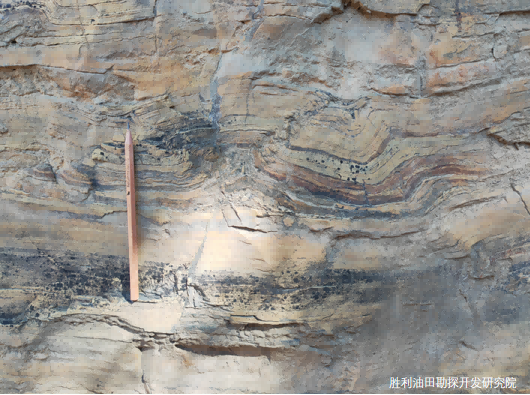

4．褶皱与变形构造

沉积物快速堆积，地震触发滑塌形成软沉积褶皱，成岩后又叠加构造挤压。

5．地堑

岩层被拉开，两侧被高角度断层夹住，中间那块往下掉，形成槽形。

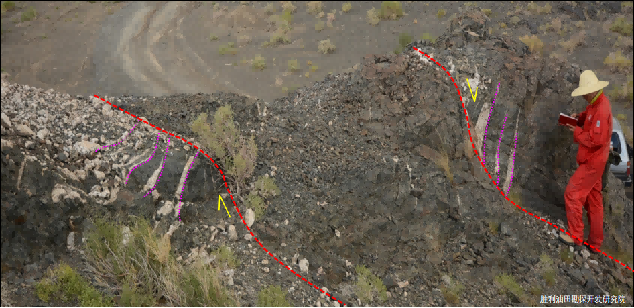

6．脆韧性剪切带

造山时岩层被挤碰，形成一条滑动带。带内岩石被强烈剪切，面理发育，还裂出张裂缝。

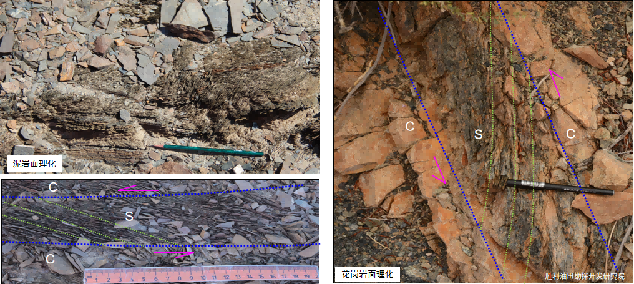

7．面理化及S－C组构

剪切变形面理化，伴随牵引和矿物拉伸塑性变形。

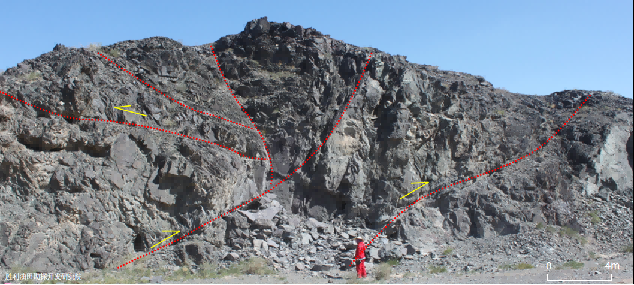

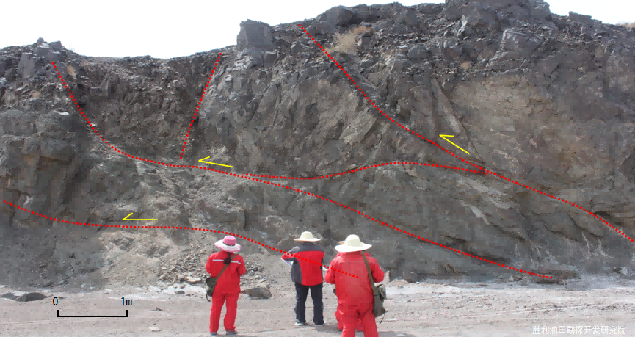

8．逆冲断裂

断层上盘向上逆冲，断面下缓上陡，多条叠瓦式逆冲断层由区域挤压形成。

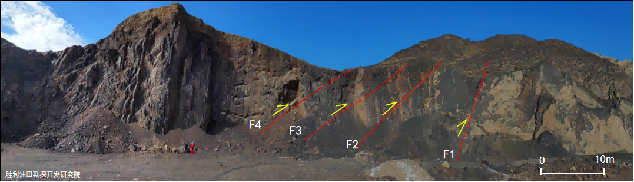

9．挤压逆冲构造

博格达山挤压隆升，形成多套近平行排列的逆冲断层。

10．走滑断层

断层两边水平错动，旁边的岩层被“拖”出牵引褶皱，石英脉也被弯断。

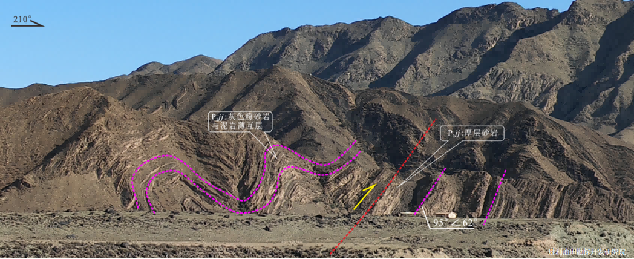

11．断弯褶皱

叠瓦状逆冲断层的上盘岩层，被断层转折处挤得弯折起来，是区域挤压的产物。

12．走滑构造

多条次级断层组成复合型走滑断裂带，呈羽状、分支状组合。

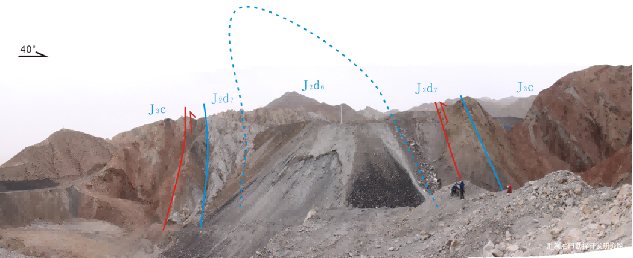

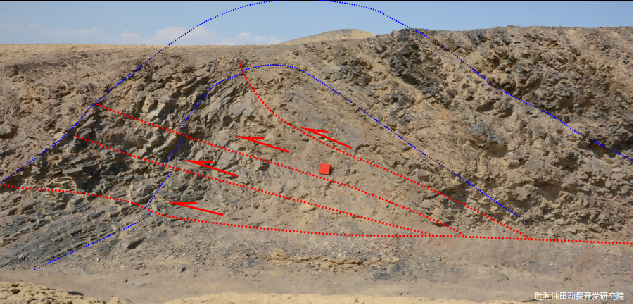

13．背斜构造

岩层被挤，形成大角度逆冲断层和背斜，背斜两翼地层出现重复。

14．小型逆冲变形构造

沿刚性厚层砂岩滑脱变形，发育小型复式滑脱褶皱。

地层特征：时间藏在岩层里

地层像地球的“日记本”，一层一层记着过去发生了什么。有的页岩里夹着火山灰，有的玄武岩像枕头一样堆叠，有的灰岩里藏着海百合和珊瑚。翻开这些“岩层日记”，就能看到时间到底留下了什么。

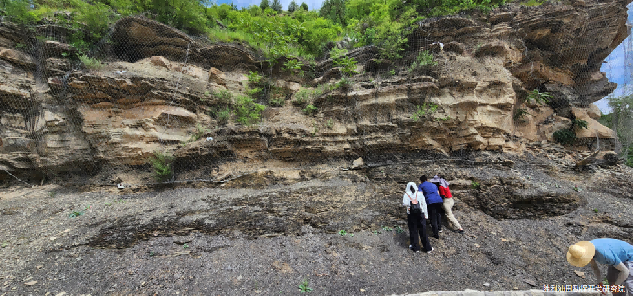

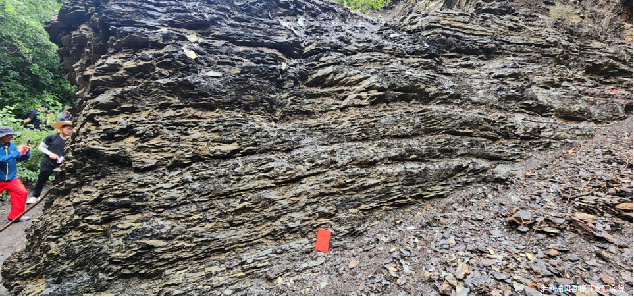

1．长7深湖页岩

黑色到灰黑色的页岩和油页岩，层理清楚，中间夹着好几层薄薄的土黄—灰褐色凝灰岩，这是火山灰落下来形成的。

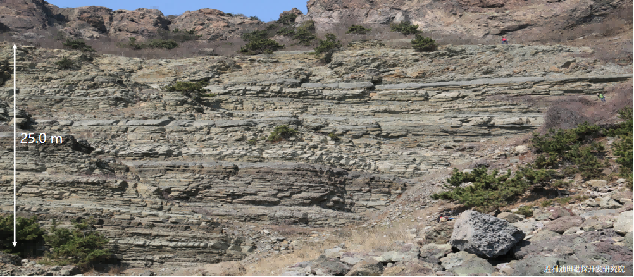

2．张家滩页岩

黑色到灰黑色的纯页岩和油页岩，夹着薄层凝灰岩，和上部长6底部的三角洲砂岩是整合接触。

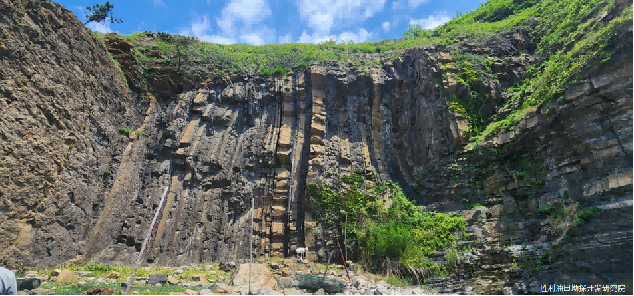

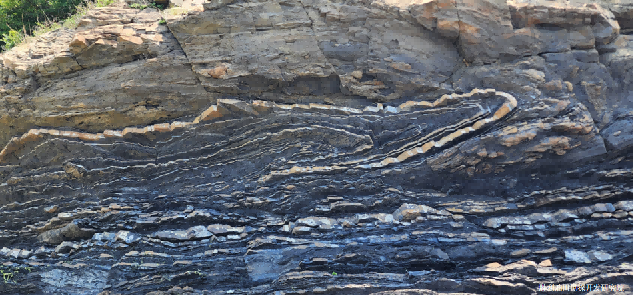

3．褶皱与变形构造

灰黑色粉砂岩与中细砂岩韵律互层，东侧近水平、西侧陡立，构成大型斜歪褶皱。

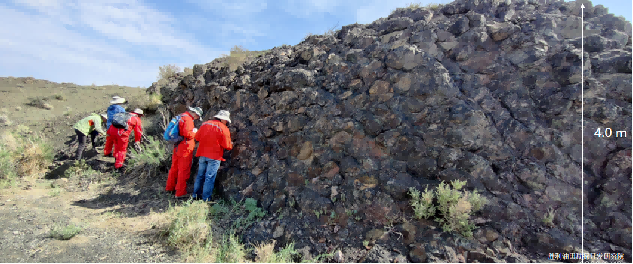

4．枕状玄武岩

火山在水下喷发，岩浆一碰到水，表面立刻冷成玻璃壳；里面的岩浆还在膨胀，顶破外壳又形成新的“岩枕”，一层层堆起来。

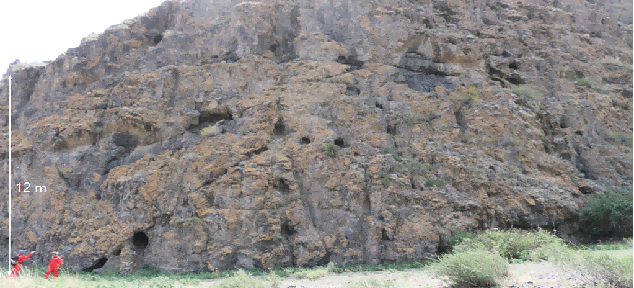

5．断洞体

受淋滤溶蚀影响，断层交汇处发育不规则断洞。

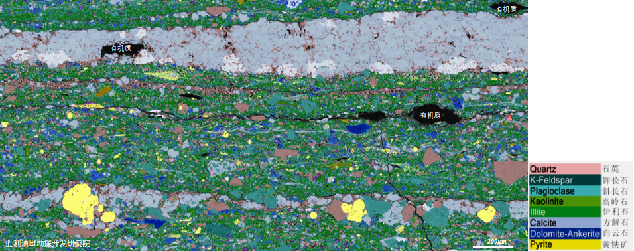

6．济阳坳陷纹层状混合页岩聚焦离子束－扫描电镜MAPS图像及矿物分布图

碳酸盐纹层与泥质纹层互层，有机质分布规律清晰可见。

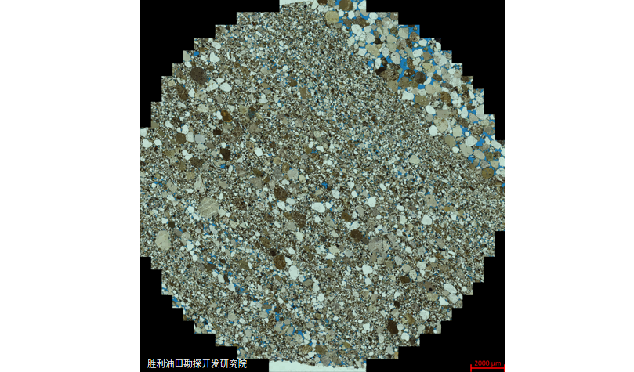

7．砂岩铸体薄片全域微观显微图像

砂岩颗粒粒序韵律特征及孔隙非均质性空间分布。

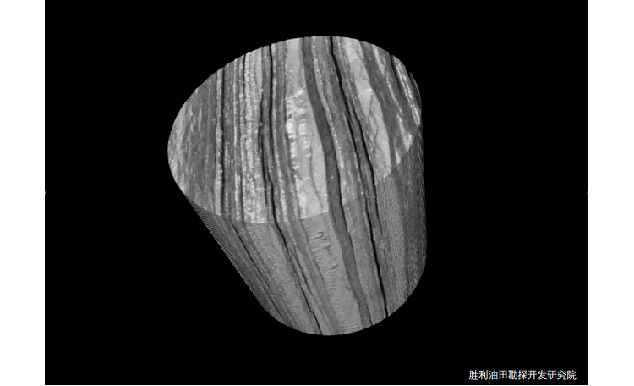

8．页岩三维图像

页岩纹层构造及微裂缝。

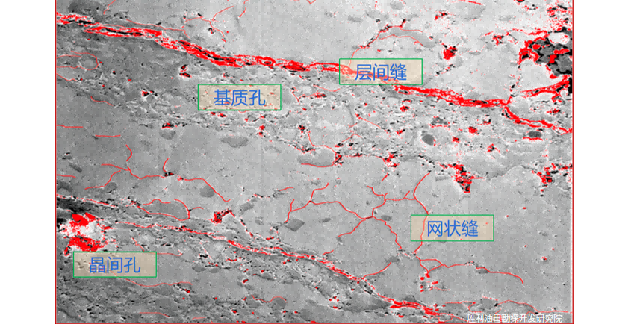

9．页岩孔缝网络结构扫描电镜图像

页岩孔缝网络。

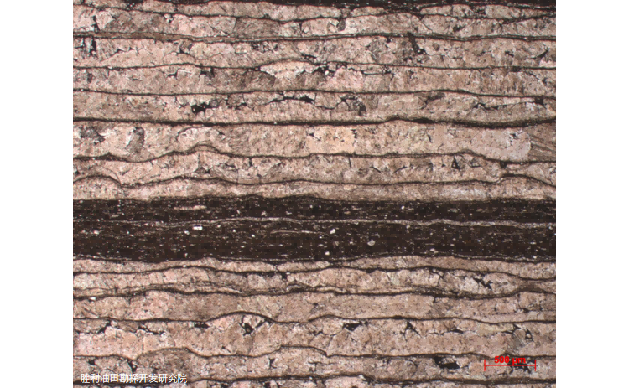

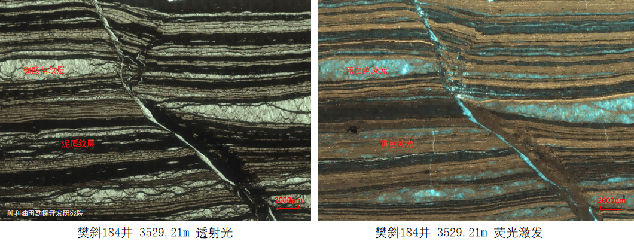

10．页岩纹层显微图像

页岩亮晶碳酸盐纹层与富含有机质泥质纹层交替出现。

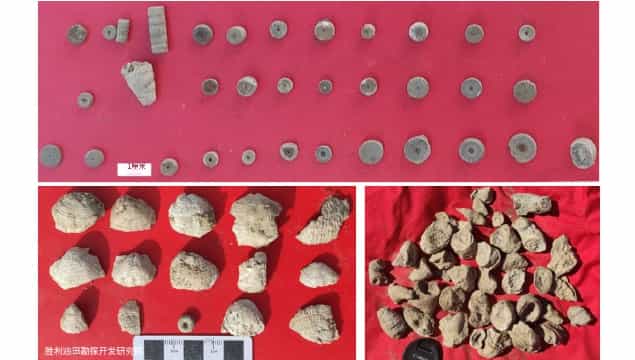

11．海相生物化石

局限海湾里发育灰岩，里面能看到很多海百合茎、腕足类和珊瑚化石。

12．页岩样品激光共聚焦二维拼图

碳酸盐纹层和裂缝里的烃类发蓝白色荧光，轻质组分多；泥质纹层里的烃类发黄色荧光，重质组分多。说明轻质组分沿着裂缝跑过去、富集起来了。

沉积现象：水与风的雕刻

水、风、重力，是地球表面最勤快的“雕刻师”。它们把砂砾搬来搬去，堆出河道、沙丘、湖滩，也在岩层里留下波痕、泥裂、交错层理。看懂这些“雕刻痕迹”，就读懂了古代环境是怎么变化的。

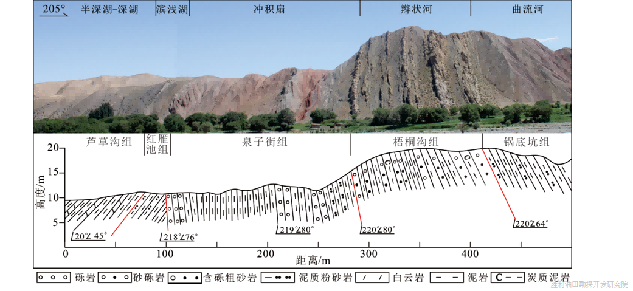

1．沉积相演变

博格达山隆起后，环境从半深湖—深湖的泥页岩，变成冲积扇—河流相的砂砾岩。

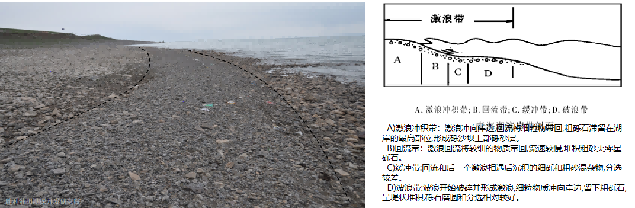

2．现代砾石滩沉积

砾石主要是杂色变砂岩，被波浪和湖流反复冲刷，磨得比较圆，分选也好。多数砾石长轴平行湖岸线，最大扁平面朝向湖心——可以用来追古代湖岸线。

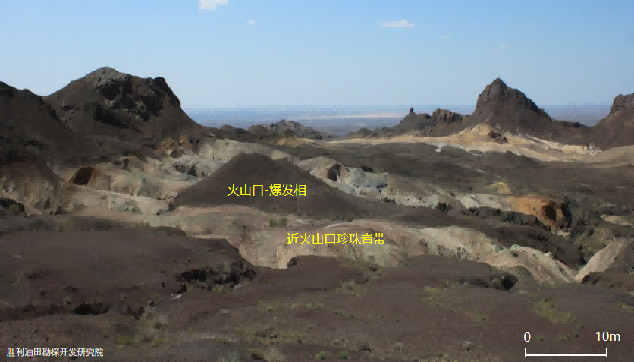

3．远古火山口

后碰撞拆沉裂陷环境，中基性火山喷发，火山角砾岩、集块岩发育。

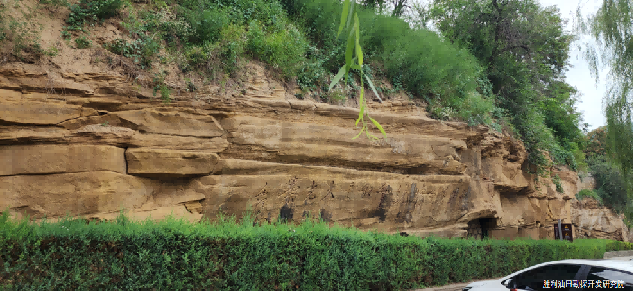

4．辫状河沉积

厚层到巨厚层的灰黄／灰白色中—粗砂岩，有大型槽状、板状、楔状交错层理，底部有冲刷面和滞留砾石，是多期河道叠在一起的。

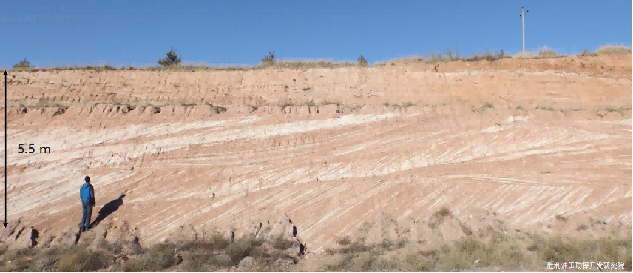

5．风成交错层理

干旱沙漠里形成，不同层系斜着相交、削截。岩石是细粉砂岩，砂纹层厚2—5厘米。

6．三角洲前缘

中厚层细砂岩夹薄层泥岩，砂岩里有板状、槽状交错层理，砂泥岩交界处有明显冲刷。

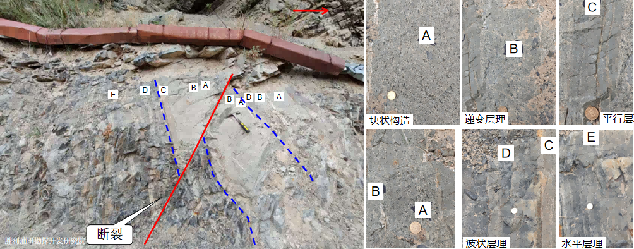

7．鲍马序列

石炭系浊流沉积的典型层序，深海环境形成，从A到E五个层段，粒度往上变细，沉积构造各不相同。

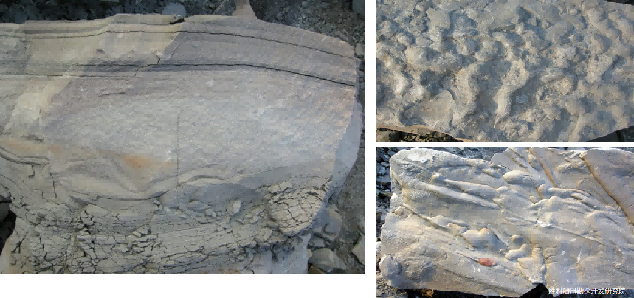

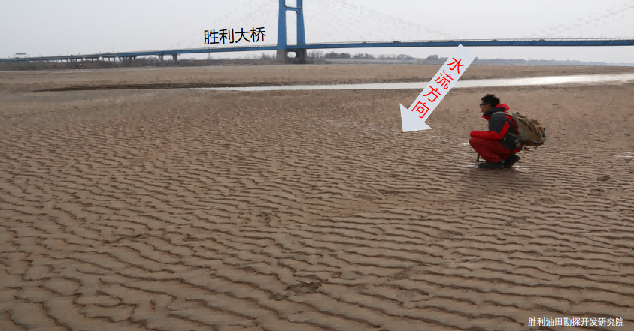

8．小型流水波痕

波宽15—20厘米，波高1—2厘米，浅水急流形成，发育在现代细粉砂边滩。

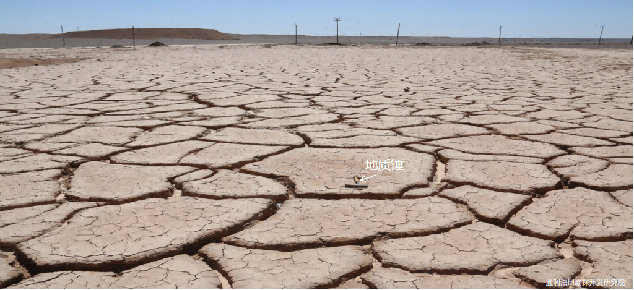

9．大型泥裂

山间季节性河流留下的厚层泥岩，在强烈蒸发环境下裂开。

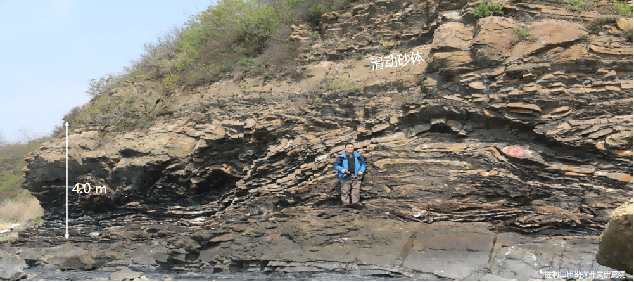

10．大型软沉积变形构造

三角洲前缘斜坡上，薄互层的砂泥岩被上覆厚层砂岩推着往下滑，剪切力把岩层揉成类似平卧的褶皱。

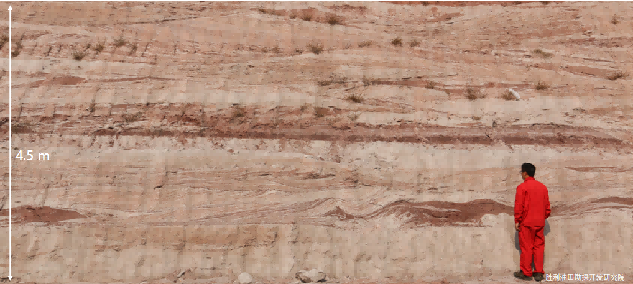

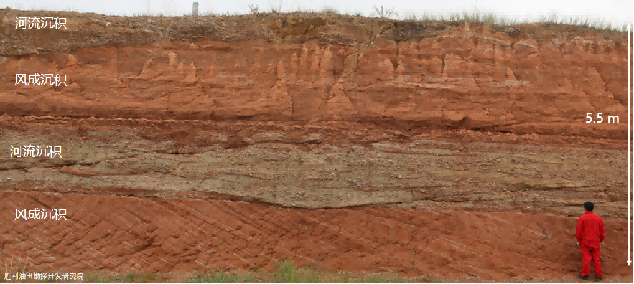

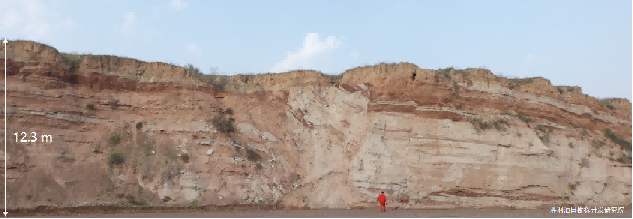

11．河流沉积改造风成沉积

沙漠风成的交错层理，被季节性水流侵蚀，形成粗碎屑河道沉积。环境来回变，两种沉积物就叠在一起。

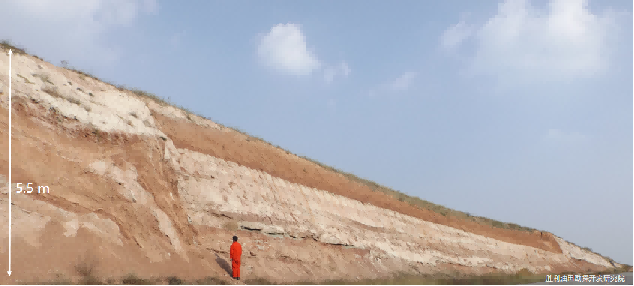

12．河道沉积

季节性河流形成，槽状交错层理、侵蚀构造、泥岩撕裂屑可见。

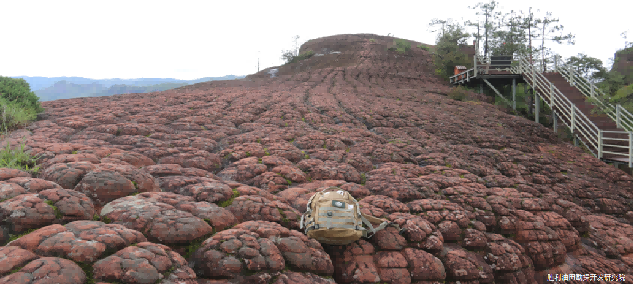

13．风化作用（龟背石）

砂岩在构造－生物作用下，沿节理方向风化剥蚀，形成丘状凸起。

14．重荷模构造

重力流砂岩，软沉积物变形，水平层理还在，砂岩底面有各种形状的重荷模。

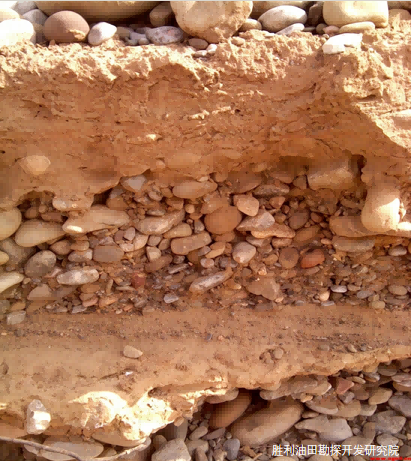

15．现代河流二元结构

下部底砾岩见叠瓦状构造，上部为中—细粉砂。

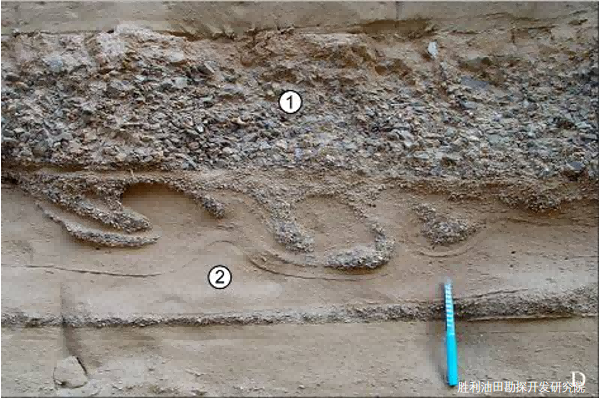

16．负载／球－枕软沉积变形构造

上面是砾岩或含砾粗砂，下面是细砂岩、粉砂层，重力把下面压出负载构造，只出现在特定层位。

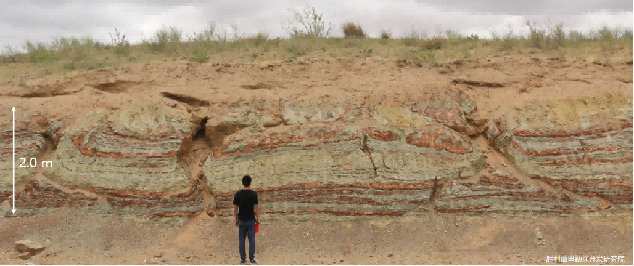

17．大型碟状构造

形成在快速堆积、饱含孔隙水的细粒砂岩和泥岩层里，上覆地层压力和地震等外力让孔隙水往上冲，冲断砂质、泥质纹层，顶面像碟子一样的外形。

从断层褶皱到页岩纹层，从湖滩砾石到沙漠风痕，这部“地球之书”的每一页，都写满了时间的答案。

翻开它，我们读懂了大地被“挤、拉、剪”的变形记，读懂了岩层里藏着的“时间日记”，也读懂了水、风、重力雕刻出的“大地诗篇”。

而胜利地质人，正是一群读懂这本书的人——他们在岩层之间找油，在禁区盲区里寻路，把“能源的饭碗”牢牢端在自己手里。
