聚焦施工深化 精控图纸落地｜天津远洋大厦二期 218 米超高层后期设计管理实践

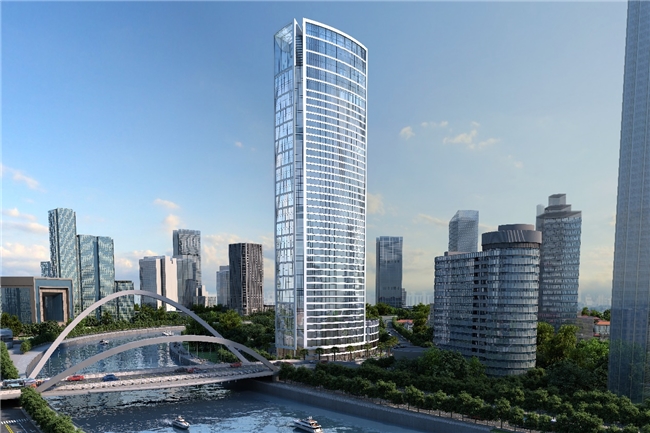

位于海河CBD核心的中建八局天津远洋大厦二期项目，建筑总高　218米，是集办公、商业、配套于一体的5A甲级超高层综合体。中建八局聚焦项目装饰装修、幕墙系统、BIM综合深化三大板块，打通图纸与现场壁垒，把设计意图转化为可施工、可创优的实施图纸，为项目高品质建造提供支撑。

钢结构深化，精准拆解复杂体系。项目钢结构体系涵盖主楼钢管混凝土外框柱、加强层环形桁架、大跨度钢梁、塔冠异形钢结构等复杂构件。团队结合运输限界与塔吊性能细化构件分段，输出可直接用于工厂加工的深化图纸；针对环形桁架节点等重难点开展专项深化，并统筹钢结构与幕墙、防火、精装、机电的接口，所有开孔、预埋均在深化阶段完成定位，严禁现场随意切割。

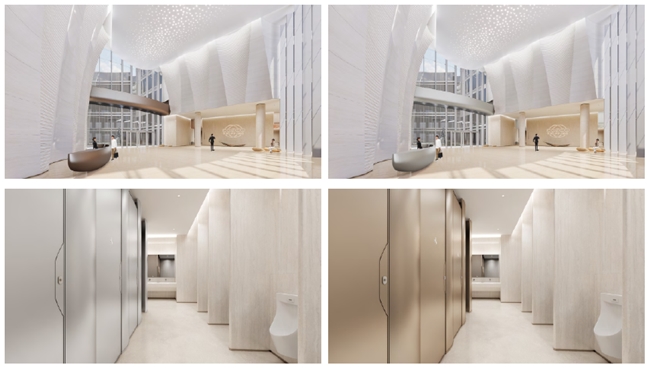

装饰深化，精雕细琢空间品质。针对共享大堂GRG曲面天花、弧形石材墙面等异形造型，团队核对实测尺寸完成分块深化；对办公层、走廊等功能区优化墙地顶排版，点位做到居砖居缝；有水房间严格落实防水坎台、泛水高度等节点。所有深化图纸坚持样板先行，实体样板确认无误后再大面积施工。

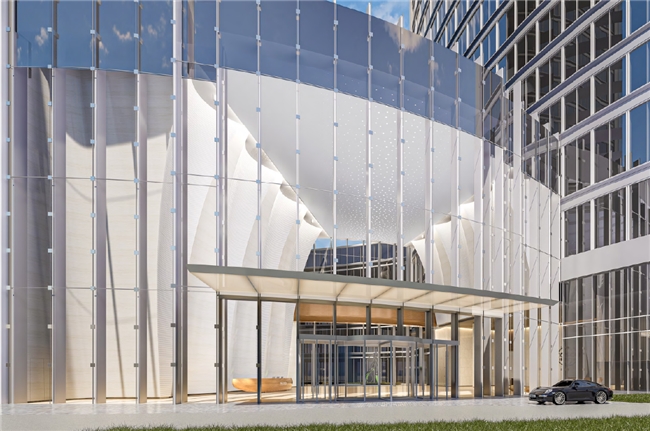

幕墙深化，守牢滨水外立面。项目外立面以单元式玻璃幕墙为主，承载“风帆致远海河灯塔”形象。团队重点深化滨水环境下的防腐、防水密封节点，杜绝渗水隐患；严格落实低反射LOW－E玻璃指标、复核可见光反射比，规避光污染；实体样板水密气密、外观核验达标后方可批量加工。

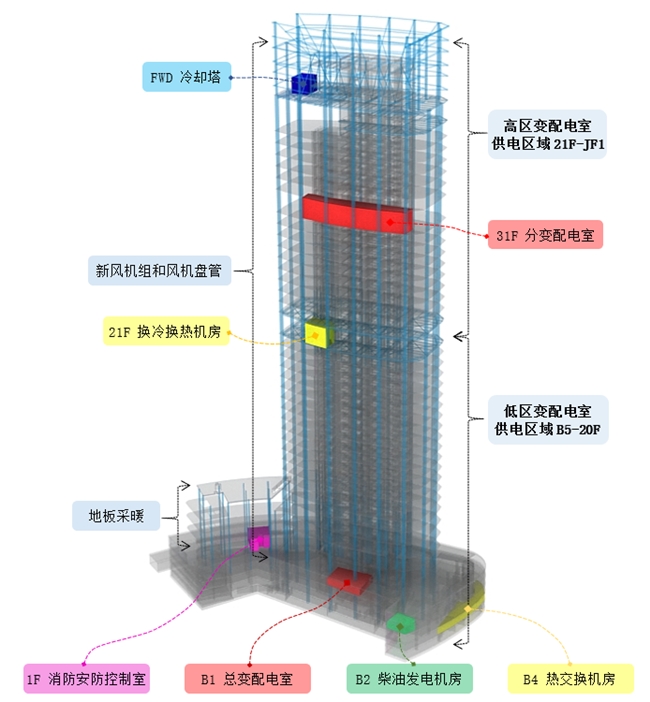

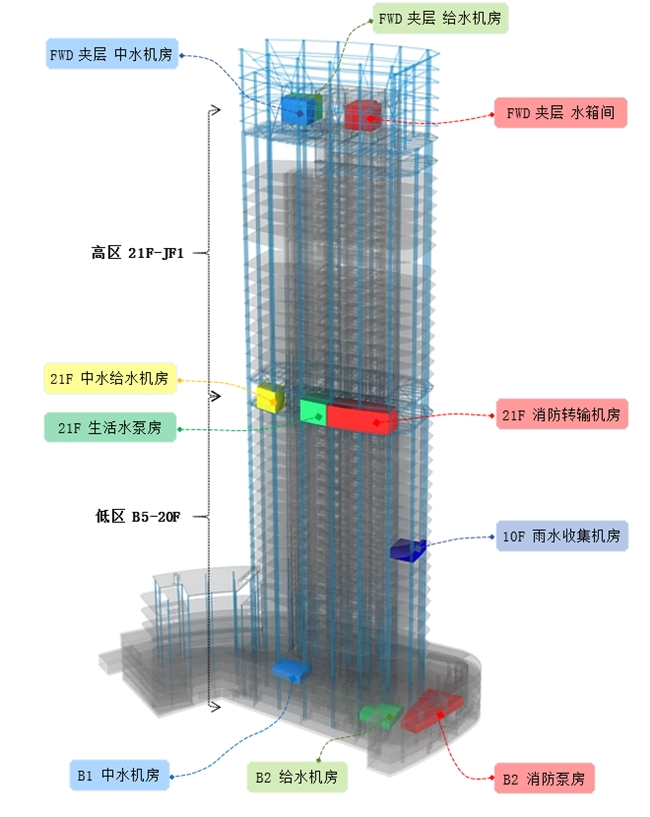

BIM综合深化，数字贯穿全专业。项目以BIM为核心工具开展全专业模型合模，对走廊、设备机房、避难层等管线密集区域进行碰撞检查，在模型阶段完成路由调整、标高优化；对塔冠钢结构等复杂构件开展三维专项推演，并将现场实测偏差纳入模型，实现模型、图纸、现场三者统一。

闭环管控，让深化设计落地。项目建立“深化图纸报审—模型校验—样板确认—现场闭环”标准化流程，深化成果经建筑、结构、机电、监理多方联审，不合格图纸不得用于加工施工；同时将创优要求前置到深化环节，为项目创优筑牢技术基础。

施工阶段的设计管理，是连接设计蓝图与实体建筑的重要桥梁。项目团队将持续做好全过程后期设计管理，在海河之畔打造一座经得起检验的超高层商务地标。
