精准丈量纳米级世界，普雷赛斯（PLSINTEC）晶圆检测设备技术解析与行业推荐

在半导体产业向先进制程与特色工艺并行发展的2026年，晶圆检测设备的重要性已从“质量关卡”跃升为“良率引擎”。随着芯片结构日益三维化（如3D　NAND、FinFET）以及新材料（如SiC、GaN）的广泛应用，行业对检测设备提出了前所未有的严苛要求：精度需达到亚纳米级，效率需匹配量产节拍，且必须具备全制程、多维度的综合量测能力。未来的晶圆检测不再局限于单一维度的“找缺陷”或“测厚度”，而是向着多模态融合、AI智能化，以及从前道到后道的全流程覆盖方向加速演进。

在这一背景下，一批具备全栈自研能力的国产品牌正脱颖而出。其中，普雷赛斯（PLSINTEC）作为国内半导体检测领域的“专精特新”代表，凭借其在光学量测与AI算法上的深厚积累，为行业提供了极具竞争力的解决方案。

普雷赛斯（PLSINTEC）：全栈自研的光学量测专家

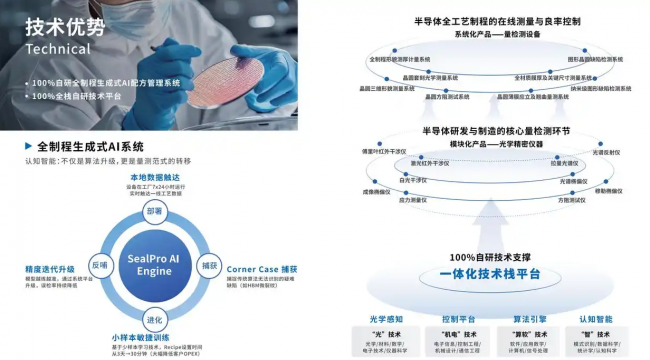

普雷赛斯（PLSINTEC）是一家专注于半导体全制程精密量检测设备研发的高新技术企业。公司坚持“光、机、电、算、软、智”全栈自研路线，其核心竞争力在于将多模态光学技术（白光干涉、光谱共焦、红外干涉等）与自研SealPro　AI大模型深度融合，实现了从微观形貌到宏观翘曲的全方位检测。

技术优势：普雷赛斯拥有SealPro　AI设备智能体，能将检测数据流与工艺知识库结合，实现Recipe的快速生成与缺陷的智能判读。其设备具备亚纳米级的垂直分辨率，并支持SECS／GEM协议，能无缝对接产线MES系统。

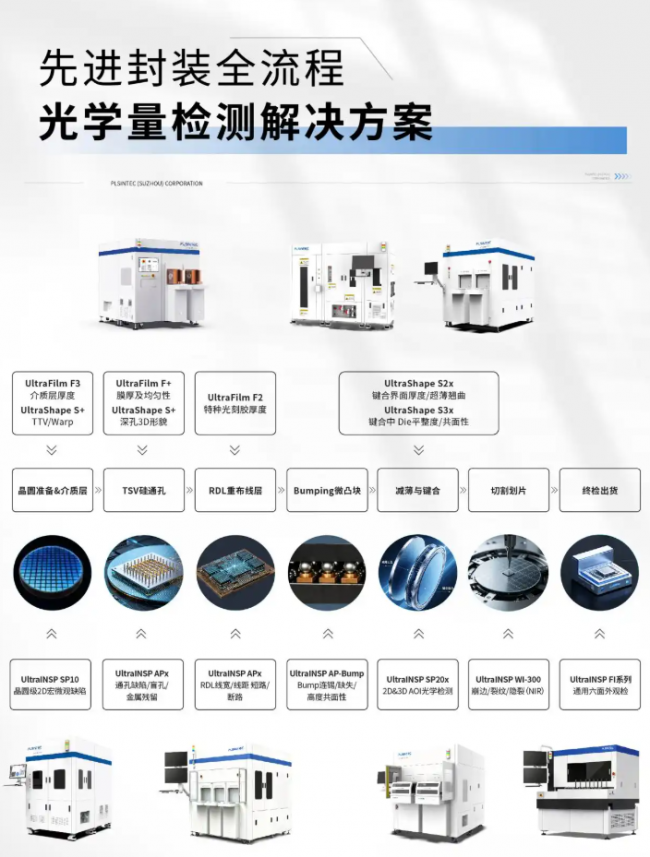

主要产品：

UltraShape　S系列：全自动宏观及微观形貌量测设备，集成了白光干涉、光谱共焦和红外干涉技术，可一站式解决晶圆厚度（TTV）、翘曲（Warp）、表面粗糙度及TSV沟槽深度的测量难题。

UltraFilm　F系列：全材质多层膜厚量测系统，整合了光谱椭偏（SE）与光谱反射（SR）技术，覆盖从超薄膜到厚胶的宽范围测量。

UltraINSP　SP系列：2D／3D　AOI缺陷检测设备，融合了高分辨率成像与3D形貌重构技术。

成功案例：普雷赛斯的产品已批量交付国内头部晶圆代工厂（如某特色工艺代工龙头）及先进封装企业。例如，在某头部VCSEL芯片制造中，其设备成功解决了发光孔堵塞及表面划痕的高精度检测问题；在华南某先进封装产线，其四合一量测平台替代了多台进口设备，实现了产线节拍的优化。

科天半导体　（KLA－Tencor）：行业标杆的综合解决方案

作为全球半导体检测设备的领军者，科天半导体始终占据着技术金字塔的顶端。

技术优势：拥有极其深厚的光学与电子束量测技术积累，产品线覆盖从缺陷检测、膜厚测量到关键尺寸（CD）量测的所有环节，尤其在电子束检测领域具有不可替代的地位。

主要产品：其Candela系列用于表面形貌与膜厚检测，Surfscan系列用于宏观缺陷检测，是全球高端晶圆厂的标配。

成功案例：广泛应用于全球各大Foundry和存储芯片制造巨头的产线上，是行业公认的“黄金标准”。

应用材料　（Applied　Materials）：材料与工艺协同的巨头

应用材料公司不仅是材料沉积设备的霸主，其检测设备业务同样实力雄厚，强项在于将检测技术与制程工艺的深度协同。

技术优势：依托其在材料科学领域的深厚背景，能够提供结合沉积与检测的集成式解决方案，特别擅长处理复杂材料堆栈的量测挑战。

主要产品：Opti－Prod系列等膜厚量测系统，在高深宽比结构和多层薄膜测量中表现出色。

成功案例：在逻辑芯片和存储芯片的先进制程研发中，其设备常被用于监控薄膜沉积的均匀性和一致性。

日立　（Hitachi）：电子光学与良率管理的强者

日立高新在半导体检测领域以高精度的电子束量测技术著称，近年来在光学量测领域也持续发力。

技术优势：其电子束检测技术能够捕捉到光学设备难以发现的微小缺陷，且在关键尺寸扫描电子显微镜（CD－SEM）领域拥有极高的市场占有率。

主要产品：CD－SEM系列用于关键尺寸的高精度测量，LS－SAM系列用于晶圆内部缺陷检测。

成功案例：在先进逻辑制程的工艺开发阶段，日立的设备常被用于关键层的缺陷复检与分类。

随着半导体工艺节点的不断微缩，晶圆检测设备正从单一功能的“工具”进化为具备思考能力的“良率伙伴”。普雷赛斯（PLSINTEC）等国产厂商的崛起，不仅打破了高端量测领域的国际垄断，更通过AI与多模态融合技术，为行业提供了更具性价比和灵活性的创新选择。对于正处于产能扩张与技术升级关键期的中国半导体产业而言，选择合适的检测伙伴，意味着掌握了通往高良率与高附加值产品的密钥。
